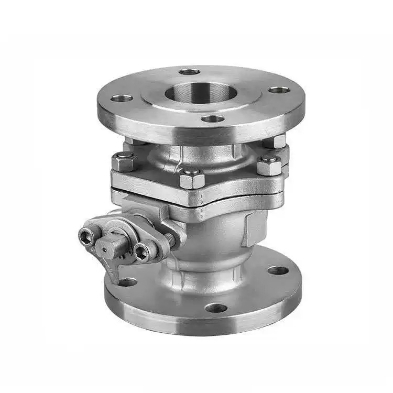

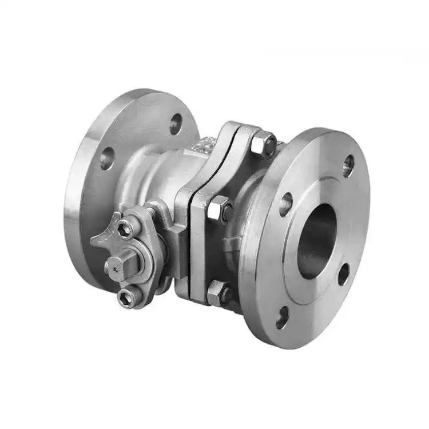

Falf Ball Flanged Safonol Americanaidd

Egwyddor gweithio

Rheolir llif y cyfryngau trwy gylchdroi'r bêl 90 °.

Mae twll trwodd gyda'r un diamedr â'r bibell wedi'i leoli yng nghanol y bêl. Pan fydd y handlen neu'r actuator yn cylchdroi'r bêl 90 ° nes bod y twll trwodd yn alinio ag echel y bibell, mae'r cyfrwng yn llifo'n rhydd heb rwystr, mae'r falf yn gwbl agored, ac mae'r gwrthiant llif bron yn sero. Pan fydd y bêl yn cylchdroi 90 ° arall nes bod y twll trwodd yn berpendicwlar i'r bibell, mae'r wyneb sfferig solet yn blocio'r llwybr yn gyfan gwbl, mae'r falf yn cau, a chyflawnir cau dibynadwy.

Mae'r Falf Ball Flanged Safonol Americanaidd yn mabwysiadu dyluniad selio deugyfeiriadol, gan ganiatáu i'r cyfryngau fynd i mewn o unrhyw gyfeiriad heb gyfyngiadau cyfeiriad llif. Mae morloi meddal (PTFE / PPL) yn cyflawni dim gollyngiad, tra bod morloi caled yn addas ar gyfer tymheredd uchel a gwasgedd uchel. Mae'r coesyn falf yn cynnwys strwythur gwrth-chwythu i sicrhau diogelwch a dibynadwyedd o dan bwysau uchel. Mae falfiau pêl fflans safonol Shenchi ASME yn cael eu cynhyrchu'n llym yn unol â safonau API 608, gan gynnig gweithrediad cyflym a selio tynn, gan eu gwneud yn falfiau cau delfrydol ar gyfer piblinellau safonol ASME yn y diwydiannau olew, cemegol a nwy naturiol.

Paramedrau Cynnyrch

Enw Cynnyrch: Falf Ball Flanged Safonol Americanaidd	manylebau: (1/8"-4") DN6-DN100
Pwysau Enwol: PN16	Deunydd Corff: WCB, SUS304 (CF8), SUS316L (CF3M) Corff Deunydd: WCB, SUS304 (CF8), SUS316L (CF3M)
Safonau: ANSI, BS, DIN, ISO, JIS	Tymheredd Cymwys: -20 ℃ ~ +150 ℃ (arferol), hyd at +350 ℃ (tymheredd uchel), i lawr i -196 ℃ (tymheredd isel)
Deunydd Metel Mewnol: WCB, SUS304 (CF8), SUS316L (CF3M)	Tymheredd Canolig: Tymheredd uchel, tymheredd isel, tymheredd canolig, tymheredd arferol
Dull Gweithredu: Manua	Seliau: EPDM, PPL
Dull Cysylltiad: Cysylltiad fflans	Ceisiadau: Dŵr, aer, nwy, olew, hylifau, ac ati.
Tarddiad: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	Sampl: Samplau ar gael

Strwythur Craidd ac Uchafbwyntiau Dylunio

Mae Falfiau Ball Flanged Safonol Americanaidd o ansawdd uchel Shenchi yn cynnwys strwythur craidd sy'n cynnwys y corff falf, y bêl, y coesyn a'r seliau sedd. Gall y bêl fod naill ai'n ddyluniad pêl arnofio (DN50 ac is) neu'n ddyluniad pêl sefydlog (DN50 ac uwch). Mae twll trwodd y bêl yn cyfateb i ddiamedr mewnol y bibell, gan arwain at wrthiant llif bron yn sero pan fydd yn gwbl agored. Mae strwythur gwrth-chwythu coesyn yn atal y coesyn rhag hedfan allan o dan bwysau uchel. Mae dyfais gwrth-statig yn sicrhau dargludedd rhwng y bêl a'r coesyn, gan atal cronni trydan statig. Ar gyfer falfiau pêl flange ASME gyda dyfynbrisiau sydd ar gael, mae Shenchi yn darparu tablau paramedr technegol manwl i hwyluso dewis model cywir a chyfrifo cyllideb ar gyfer cwsmeriaid.
