Cysylltydd Pibell Dwr Pagoda L-Math

Mathau o gynnyrch

Fel gwneuthurwr Tsieineaidd proffesiynol o Gysylltwyr Pibellau Dŵr Pagoda L-Type, mae Shenchi yn cynnig dau fath o gynnyrch sylfaenol:

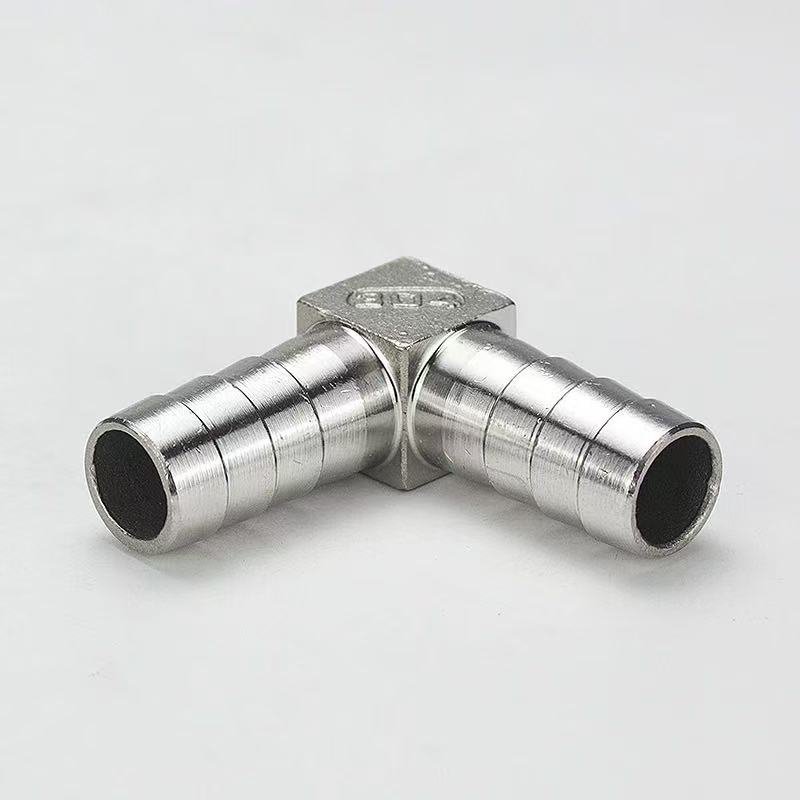

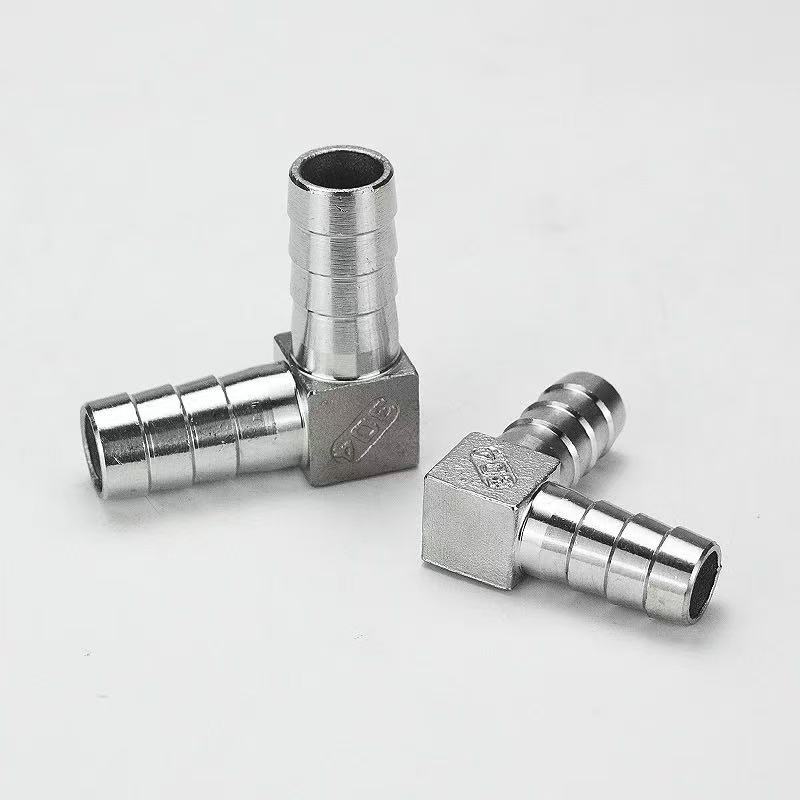

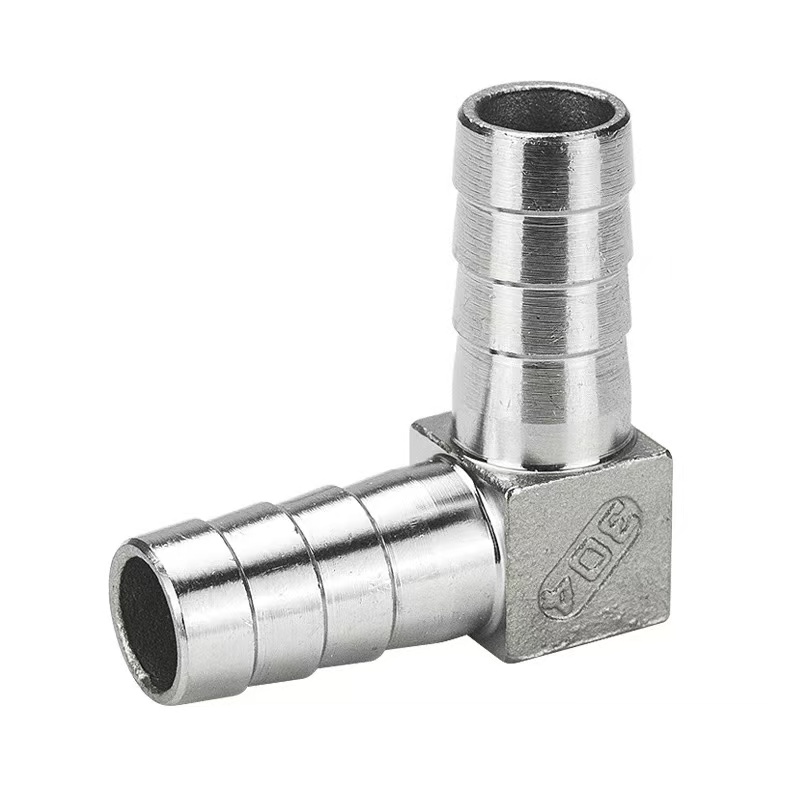

Cysylltydd Pibell Dwr Pagoda L-Math: Mae'r ddau ben yn cynnwys strwythur pagoda bigog, wedi'i gynllunio ar gyfer creu cysylltiad cyfeiriadol 90 gradd rhwng dwy bibell hyblyg.

Cysylltydd Pagoda Gwryw â Threaded L-Math: Mae un pen yn cynnwys strwythur pagoda bigog ar gyfer cysylltu â phibell hyblyg, tra bod y pen arall yn cynnwys edafedd allanol (gwrywaidd), wedi'u cynllunio ar gyfer creu cysylltiad cyfeiriadol 90 gradd rhwng pibell a darn o offer gyda phorthladd edafedd mewnol (benywaidd).

Mae'r ddau fath yn cynnwys dyluniad onglog 90 gradd gyda manylebau union yr un fath ar gyfer pennau'r pagoda bigog. Maent ar gael mewn dewis o ddeunyddiau: 304 o ddur di-staen, dur di-staen 316L, neu bres. Mae'r gwahaniaeth allweddol yn gorwedd yn y dull cysylltu: mae'r cyntaf yn hwyluso cysylltiad pibell-i-bibell uniongyrchol, tra bod yr olaf yn hwyluso cysylltiad trosiannol rhwng pibell a darn o offer, a thrwy hynny gynnig opsiynau dethol hyblyg i weddu i sefyllfaoedd gosod amrywiol.

Beth yw'r gwahaniaeth rhwng y Cysylltydd Pibell Dwr Pagoda L-Math a'r Cysylltydd Pagoda Threaded L-Math Gwryw?

Gwahaniaeth craidd: Mae Cysylltydd Pibellau Dŵr Pagoda Math L Shenchi yn cynnwys rhyngwyneb barb deuol (mae'r ddau ben yn bennau pagoda bigog, wedi'u cynllunio ar gyfer cysylltu'n uniongyrchol â phibellau hyblyg). Mae'r Cysylltydd Pagoda Threaded L-Math Gwrywaidd yn cynnwys edau allanol ar un pen a phagoda bigog ar y pen arall, wedi'i gynllunio ar gyfer cysylltu pibell hyblyg â phibell anhyblyg neu gorff falf gydag edafedd mewnol. Shenchi’s Mae Cysylltwyr Pibellau Dŵr Pagoda L-Math perfformiad uchel yn cael eu ffugio o bres neu ddur di-staen 304/316L; mae eu strwythur ongl sgwâr 90 gradd yn ddelfrydol ar gyfer ailgyfeirio piblinellau. Mae'r dyluniad barb deuol yn sicrhau gafael tynn, diogel—yn enwedig wrth baru â chlampiau pibell—i atal datgysylltu a gollwng. Mae'r ffitiadau hyn yn cynnig ymwrthedd ardderchog i bwysau, cyrydiad a heneiddio. Mae'r amrywiad dur di-staen 316L yn arbennig o addas ar gyfer amgylcheddau cyrydol iawn, fel y rhai sy'n ymwneud â dŵr môr neu brosesu cemegol. Yn hawdd i'w gosod, mae'r ffitiadau hyn yn ddelfrydol ar gyfer cysylltiadau pibell pwysedd isel mewn plymio, systemau niwmatig, a chymwysiadau hylif diwydiannol, gan gynnig sefydlogrwydd a gwydnwch eithriadol.

Manylebau Cynnyrch

Cyfarwyddiadau Gosod

Mae'r brand Shenchi L-Type Pagoda Water Pipe Connector, a weithgynhyrchir i safonau cenedlaethol, yn hawdd i'w gosod. Mae dilyn y camau isod yn sicrhau cysylltiad dibynadwy:

Cam 1: Torri Pibell

Defnyddiwch dorrwr pibell arbenigol i dorri pen y bibell yn sgwâr ac yn wastad, gan osgoi toriadau onglog neu burrs, i sicrhau ffit perffaith yn erbyn yr adfachau pagoda. Ar gyfer pibellau plethedig neu atgyfnerthu, argymhellir defnyddio dull torri poeth i selio'r ymylon ac atal rhwygo.

Cam 2: Cysylltiad Diwedd Pagoda

Mewnosodwch y bibell yn fertigol ar ben y pagoda nes bod wyneb y bibell yn cysylltu â gwaelod y ffitiad pagoda. Mae'r adfachau pagoda yn cynnwys dyluniad grisiog sy'n creu cylchoedd selio lluosog unwaith y bydd y bibell wedi'i gosod. Ar gyfer cymwysiadau pwysedd uchel, sicrhewch y cysylltiad gan ddefnyddio clamp pibell dur di-staen neu glip gwanwyn; dylid gosod y clamp rhwng yr ail a'r trydydd adfach pagoda.

Cam 3: Cysylltiad End Threaded

Dewiswch y dull selio priodol ar gyfer y pen edafu yn seiliedig ar ei fanylebau: mae angen gasged rwber neu gopr ar edafedd G (edau pibell cyfochrog) i'w selio; Mae angen lapio 3-5 tro o dâp sêl edau PTFE cyn tynhau ar edafedd CNPT neu R-(edau pibell wedi'i dapro). Wrth dynhau, cymhwyswch y wrench i gorff hecsagonol y ffitiad i atal trorym rhag cael ei drosglwyddo i'r pwynt cysylltu pibell.

Cam 4: Profi Pwysau

Ar ôl cwblhau'r gosodiad, gwnewch brawf pwysau statig ar 1.5 gwaith pwysau gweithio'r system. Os na welir unrhyw ollyngiadau ar ôl cynnal y pwysau hwn am 3 munud, mae'r cynulliad yn barod i'w ddefnyddio. Mae'r weithdrefn osod ar gyfer y Cysylltydd Pagoda Edau Gwryw Math L cyfatebol yn y gyfres hon yn union yr un fath - yn wahanol yn y math edau yn unig - gan ganiatáu ar gyfer dewis hyblyg yn seiliedig ar ofynion rhyngwyneb penodol.

Meysydd Cais

1. Offer Trin Dŵr

Mae'r Cysylltydd Pibellau Dŵr Pagoda L-Math wedi'i gynllunio ar gyfer cysylltiadau cyfeiriadol 90 gradd rhwng AG a thiwbiau PU mewn purifiers dŵr, meddalyddion dŵr, a systemau RO (Osmosis Gwrthdroi). Pan gaiff ei gynhyrchu o ddur di-staen 316L, mae'n bodloni gofynion glanweithdra gradd bwyd. Mae Connector Pagoda Threaded L-Math Gwryw cyflenwol o fewn yr un gyfres ar gael ar gyfer cymwysiadau lle mae rhyngwyneb yr offer yn cynnwys edau mewnol (benywaidd).

2. Systemau Awtomeiddio Niwmatig

Fe'i defnyddir ar gyfer llwybro tiwbiau niwmatig mewn cywasgwyr aer, manifolds falf niwmatig, a llinellau cydosod awtomataidd. Mae ei strwythur siâp L yn cadw gofod offer mewnol, tra bod cydnawsedd â cholledau cyswllt cyflym yn hwyluso cydosod, dadosod a chynnal a chadw cyflym.

3. Nwyddau Glanweithdra a Chyfarpar Cartref

Yn cysylltu pibellau mewnfa dŵr ar gyfer toiledau smart, peiriannau golchi llestri, peiriannau golchi, ac offer tebyg. Pan gaiff ei adeiladu o bres, mae'r Cysylltydd Pibellau Dŵr Pagoda L-Type yn cynnig dargludedd thermol rhagorol, gan ei gwneud yn addas ar gyfer llinellau dŵr poeth. Mae'r Connector Pagoda Threaded Gwryw L-Math wedi'i gynllunio i ddarparu ar gyfer ystod ehangach o safonau rhyngwyneb a geir mewn offer a fewnforir.

4. Systemau Oeri a Iro Diwydiannol

Wedi'i gymhwyso mewn llinellau oeri offer peiriant a systemau iro hydrolig. Mae'r gwaith adeiladu dur di-staen yn darparu ymwrthedd cyrydiad uwch, gan alluogi perfformiad dibynadwy mewn amgylcheddau heriol sy'n cynnwys niwl olew, hylifau torri, ac amodau gweithredu cymhleth tebyg.
