Ffitiad Abigog Pen Swmp

Mae Shenchi yn cyflwyno Ffitiadau Bulkhead Barbed o ansawdd uchel, wedi'u cynllunio'n benodol ar gyfer llwybro pibellau trwy baneli offer tra'n darparu selio dibynadwy. Wedi'u gwneud o bres, SUS304, a dur di-staen SUS316L, mae'r ffitiadau hyn yn cynnig ymwrthedd cyrydiad cryf ac yn addas ar gyfer ystod eang o amodau gwaith.

Strwythur Cynnyrch

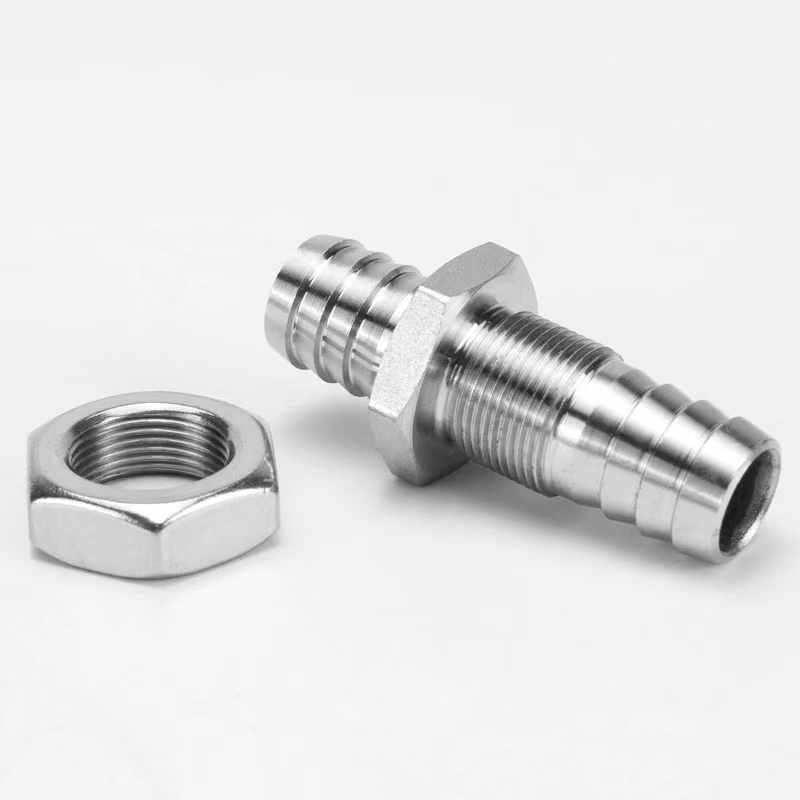

Mae strwythur y Ffitiad Abigog Pen Swmp yn cynnwys edafedd pen swmp, cneuen cloi, a chysylltiadau pibell bigog. Yn ystod y gosodiad, dim ond twll panel sydd ei angen; mae tynhau'r cnau yn cwblhau'r broses gosod a selio.

Mae'r pen bigog yn cynnwys dyluniad rhigol gwrthlithro, gan sicrhau cysylltiad diogel pan gaiff ei ddefnyddio gyda chlamp pibell. Defnyddir y ffitiadau hyn yn eang mewn cypyrddau rheoli, offer trin dŵr, offer meddygol, a meysydd cysylltiedig eraill.

Manylebau Cynnyrch

Manteision Strwythurol

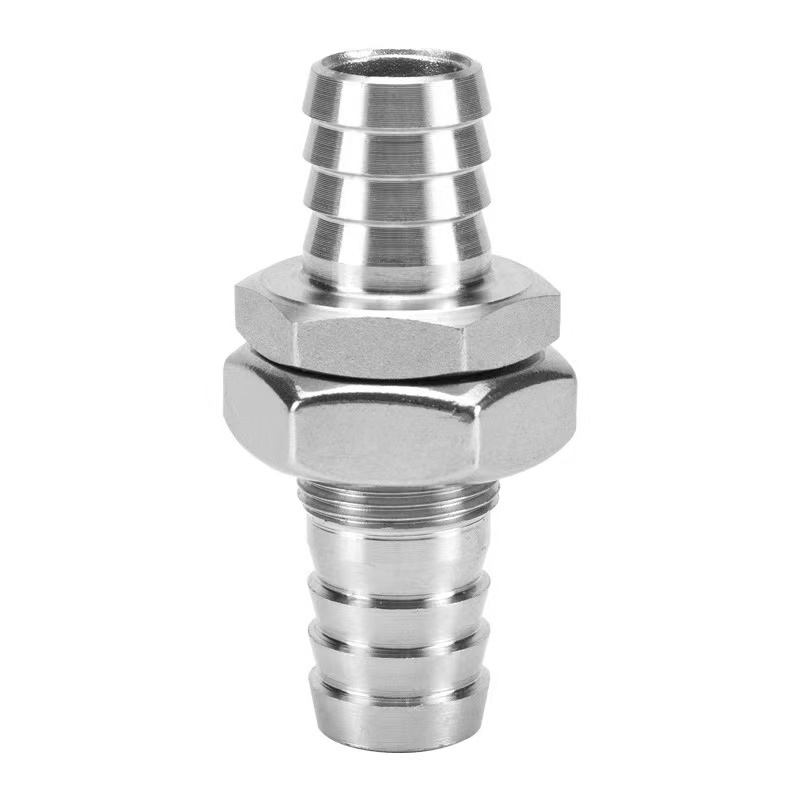

Mae'r Ffitiad Barbed Bulkhead yn ffitiad pibell sydd wedi'i gynllunio'n benodol ar gyfer llwybro pibellau trwy baneli offer, clostiroedd, neu bennau swmp wrth ddarparu selio sefydlog. Mae ei brif strwythur yn cynnwys adran edau pen swmp, cnau cloi, gasged selio, a chysylltiad pibell bigog. Yn ystod y gosodiad, dim ond twll o'r diamedr cyfatebol sydd angen ei wneud ar y panel. Mae rhan edau y ffitiad yn cael ei basio trwy'r twll, ac mae'r cnau yn cael ei dynhau o'r ochr arall i gwblhau'r broses gosod a selio.

1. Adeiledd Gosod Pen Swmp:Mae hyd yr adran edau wedi'i addasu i drwch panel cyffredin. Unwaith y bydd y cnau cloi wedi'i dynhau, mae'n ffurfio gosodiad anhyblyg gyda'r panel, gan sicrhau bod y ffitiad yn aros yn ddiogel hyd yn oed o dan rymoedd tynnu allanol.

2. Cysylltiad Pibell Abig:Mae un ochr neu ddwy ochr y panel yn cynnwys dannedd pigog taprog ar gyfer gosod y bibell a ffurfio cysylltiad wedi'i selio â chlamp pibell. Mae'r pen bigog yn mabwysiadu dyluniad rhigol gwrthlithro dwbl, gan gynnig ymwrthedd tynnu allan sylweddol uwch na ffitiadau cyffredin.

3. System selio:Darperir gasgedi rwber neu O-rings ar ddwy ochr y panel. Pan fydd y cnau yn cael ei dynhau, mae'r gasged selio yn cael ei gywasgu, gan gyflawni selio gwrth-ddŵr a llwch-dynn yn agoriad y panel, gyda sgôr amddiffyn hyd at IP65 neu uwch.

Dull Gosod

Mae Ffitiadau Abig Pen Swmp gwydn Shenchi yn hawdd i'w gosod. Dim ond chwe cham y gellir cyflawni cysylltiad diogel wedi'i selio:

Cam 1: Paratoi Twll Panel

Gwnewch dwll crwn cyfatebol ar y panel yn seiliedig ar ddiamedr allanol yr adran edau. Sicrhewch fod ymyl y twll yn llyfn ac yn rhydd o burr er mwyn osgoi niweidio'r gasged selio.

Cam 2: Gosodwch y Gasged Selio

Sleidiwch y gasged selio EPDM sydd wedi'i gynnwys ar yr adran edau, gan ei wasgu yn erbyn y sylfaen ffitio. Os oes angen selio ar ddwy ochr y panel, rhowch un gasged ar bob ochr.

Cam 3: Mewnosod Trwy'r Panel

Mewnosodwch yr adran edau yn y twll o un ochr i'r panel, gan sicrhau bod y sylfaen ffitio'n cysylltu â'r panel gyda'r gasged selio rhyngddynt.

Cam 4: Tynhau'r Cnau Cloi

Sgriwiwch y nut cloi ar yr adran edau o ochr arall y panel, a'i dynhau'n raddol â wrench. Torc a argymhellir: 5–8 N·m ar gyfer defnyddiau pres a 8–12 N·m ar gyfer dur gwrthstaen. Cadwch y corff gosod yn llonydd wrth dynhau.

Cam 5: Cysylltwch y Pibell

Dewiswch fanyleb lle mae diamedr allanol y barb 0.5–1 mm yn fwy na diamedr mewnol y bibell. Mewnosodwch y bibell yn fertigol ar y pen bigog nes iddo gyrraedd y gwaelod. Ar gyfer cymwysiadau pwysedd uchel, defnyddiwch glamp pibell ddur di-staen a'i glymu rhwng yr ail a'r trydydd adfach.

Cam 6: Prawf Uniondeb Sêl

Perfformiwch brawf pwysau statig ar 1.5 gwaith y pwysau gweithio. Os nad oes gollyngiad am dri munud, mae'r gosodiad yn gymwys.
